產品編號：
產品名稱： 多功能水泵控制閥
一、 產品簡介
 本廠生產的超級水力控制閥分隔膜型、活塞型兩大類。每類產品中都由一個主閥及導閥、配管、管件等組件組成。根據使用目的、功能及使用廠所的不同，只需通過改變導閥及配件的安裝管路，形成一個完整的控制系統，就可以得到性能要求不同的各種閥門。
水力控制閥中的多功能水泵控制J 745X型是本公司開發的新產品之一(見簡圖)。該閥能夠調控開啟，關閉速度，在系統中能起到逆止、消水錘、保護水泵、電機、管路的作用。
二、結構形式

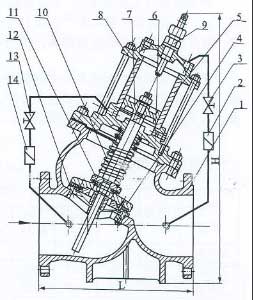

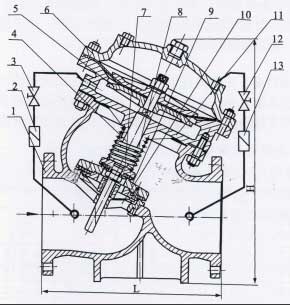

圖一（隔膜型） 圖二（活塞型）
|
編號 |
零件名稱 |
材質 |
|
編號 |
零件名稱 |
材質 |
|
隔膜型 |
活塞型 |
隔膜型 |
活塞型 |
|
1 |
1 |
閥體 |
鑄鐵、鑄鋼、球鐵 |
8 |
10 |
彈7 |
硅錳鐵 |
|
2，13 |
2，14 |
過濾器 |
銅 |
9 |
4 |
大閥盤 |
球鐵 |
|
3 |
3 |
調節閥 |
銅 |
10 |
12 |
閥座 |
銅、不銹鋼 |
|
4 |
11 |
閥桿 |
不銹鋼 |
11 |
|
膜片座 |
鑄鐵、鑄鋼、球鐵 |
|
5 |
|
膜片及壓板 |
丁晴橡膠、球鐵 |
12 |
13 |
調節閥 |
銅 |
|
6 |
8 |
上蓋 |
鑄鐵、鑄鋼、球鐵 |
|
5 |
缸套 |
不銹鋼 |
|
7 |
11 |
緩閉閥板 |
不銹鋼 |
|
6 |
缸套座 |
鑄鐵、鑄鋼、球鐵 |
|
|
9 |
調節桿 |
不銹鋼 |
|
7 |
活塞 |
球鐵 |
三、 主要性能參數
|
公稱壓力
（Mpa） |
殼體試驗壓力
（Mpa） |
密封試驗壓力
（Mpa） |
最低動作壓力
（Mpa） |
緩閉時間
（s） |
適用溫度
（°C） |
適用介質 |
|
1.0 |
1.5 |
1.0 |
0.07 |
3～120 |
0～80 |
水 |
|
1.6 |
2.4 |
1.6 |
|
2.5 |
3.75 |
2.5 |
四、主要特點和工作原理
1、特點：
產品采取雙室驅動裝置、Y型結構。介質在定向運動中具有半直線水流，過流量大、壓力損失小、啟閉運行平穩、不產生壓力波動等優點。雙室驅動裝置可作為一個整體拆卸，便于檢查；膜片采用尼龍強化橡膠制成，使用壽命長；閥瓣密封件可拆卸，維修更方便。
2、工作原理
多功能水泵控制閥安裝在系統管線上或泵出口端，正常運行中，進口端介質推動大閥盤上移，同時介質通過流量控制器進入中腔，使閥門迅速打開；停止運行時，出口端介質通過調節閥進入上腔，使驅動裝置下移帶動大、小閥盤向下運動，快速或緩慢關閉閥門，防止介質倒流。
五、主要外型尺寸
|
公稱通徑
DN |
L |
H |
D |
D1 |
n--Фd |
|
1.0
MPa |
1.6
MPa |
2.5
MPa |
1.0
MPa |
1.6
MPa |
2.5
MPa |
1.0
MPa |
1.6
MPa |
2.5
MPa |
|
50 |
205 |
270 |
165 |
165 |
165 |
125 |
125 |
125 |
4--17.5 |
4—17.5 |
4—18 |
|
65 |
216 |
340 |
185 |
185 |
185 |
145 |
145 |
145 |
4—17.5 |
4—17.5 |
4—18 |
|
80 |
240 |
400 |
200 |
200 |
200 |
160 |
160 |
160 |
4—18 |
8—18 |
8—18 |
|
100 |
290 |
440 |
220 |
220 |
235 |
180 |
180 |
190 |
8—18 |
8—18 |
8—22 |
|
150 |
360 |
500 |
285 |
285 |
300 |
240 |
240 |
250 |
8—23 |
8—23 |
8—26 |
|
200 |
400 |
640 |
340 |
340 |
360 |
295 |
295 |
310 |
8—23 |
8—23 |
12—26 |
|
250 |
450 |
690 |
395 |
405 |
425 |
350 |
355 |
370 |
12—23 |
12—26 |
12—30 |
|
300 |
500 |
820 |
455 |
460 |
485 |
400 |
410 |
430 |
12—23 |
12—26 |
16—30 |
|
350 |
550 |
950 |
505 |
520 |
555 |
460 |
470 |
490 |
16—23 |
16—26 |
16—33 |
|
400 |
620 |
1400 |
565 |
580 |
620 |
515 |
525 |
550 |
16—26 |
16—30 |
16—36 |
|
450 |
660 |
1580 |
615 |
640 |
670 |
565 |
585 |
600 |
20—26 |
20—30 |
20—36 |
|
500 |
710 |
1600 |
670 |
715 |
730 |
620 |
650 |
660 |
20—26 |
20—33 |
20—36 |
|
600 |
830 |
1815 |
780 |
840 |
845 |
725 |
770 |
770 |
20—30 |
20—36 |
20—39 |
|
700 |
|
2040 |
895 |
910 |
960 |
840 |
840 |
875 |
24—30 |
24—36 |
24—42 |
|
800 |
|
2350 |
1015 |
1025 |
1085 |
950 |
950 |
990 |
24—34 |
24—39 |
24—48 |
|
900 |
|
2606 |
1115 |
1125 |
1185 |
1050 |
1050 |
1090 |
28--34 |
28--39 |
28--48 |
|
1000 |
|
2765 |
1230 |
1255 |
1320 |
1160 |
1170 |
1210 |
28--36 |
28--42 |
28--56 |
|
